Slanke houtconstructie voor groendak Racquet Centre

Door: Petra Starink | 31-01-2017

Het door David Morley Architects ontworpen Racquet Centre van de Engelse Hurlingham Club heeft een slanke, sterke constructie en een gewelfd sedumdak. Bijzonder is de toepassing van Kerto-Ripa ® dakelementen met aan de onderzijde de geperforeerde Kerto Sonans plaat.

Het Hurlingham project omvatte de bouw van een sportcomplex met 4 indoor tennisbanen en 4 squashbanen. De sporthal is 35 meter breed en 55 meter lang. De hoofddraagconstructie bestaat uit gewelfde stalen balken. Om de tennisbanen ruimte te geven en de kosten van deze complexe balken te beperken, zijn ze op een afstand van 12,9 meter van elkaar geplaatst. Voor de opvulling tussen de stalen balken wilde de architect hout toepassen.

Lichte en houten oplossing

Architect en hoofdconstructeur Price & Myers zochten een efficiënte, lichte en houten oplossing om deze overspanning op te vullen. Traditioneel gelamineerd hout met daarop een paneel van massief hout bleek voor de balken te hoog. De ingenieurs van Price & Myers keken vervolgens samen met Metsä Wood naar een ontwerp met een lagere constructie voor het dak, dat nog steeds mogelijkheden bood voor een grote overspanning en een relatief zwaar groen dak.

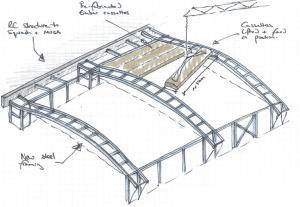

Na realisatie van een gezamenlijk ontwerp, kozen ze voor een dakconstructie met Kerto-Ripa®-elementen. Deze elementen zijn samengesteld met Kerto® LVL-onderdelen en constructief met elkaar verlijmd. Bij toepassing van elk ander materiaal, zouden de dragers dichter bij elkaar moeten worden geplaatst. De Kerto-Ripa-elementen in de gewelfde dakconstructie zijn 12,9 meter lang, hebben een totale hoogte van 645 mm en een maximale breedte van 1200 mm. Om de welving van de constructie te kunnen dragen, zijn vier verschillende breedtes gebruikt: 550 mm, 600 mm, 700 mm en 1200 mm: in totaal 140 geprefabriceerde Kerto-Ripa-elementen. De dakelementen passen precies tussen de gewelfde stalen dragers.

BIM technologie

Door de welving van het dak moesten de dragers en het montageproces in de ontwerpfase worden meegenomen om problemen tijdens de plaatsing van het dak te voorkomen. De hoogte van de Kerto-Ripa-elementen was bepalend voor de hoogte van de gebogen stalen balken, omdat het staal en de elementen een egaal oppervlak moesten creëren om de groene dakconstructie te kunnen dragen. Het verbindingsstuk tussen het Kerto-Ripa-element en het stalen element moest daarom met uiterste precisie worden ontworpen. Het projectteam maakte gebruik van BIM-technologie om te waarborgen dat de houten en stalen elementen perfect op elkaar aansloten.

De BIM-modellen die de staalfabrikant en Metsä Wood met elkaar uitwisselden, maakten alle bevestigingspunten in de staalconstructie inzichtelijk. Hierdoor konden de panelen worden aangepast aan de montage- en bevestigingseisen om problemen op de bouwplaats te voorkomen.

 Projectgegevens

Ontwerp : David Morley Architects
Opdrachtgever : The Hurlingham Club
Constructeur : Price & Myers
Aannemer : ISG
Engineering Ripa dak : Metsä Wood
Kerto-Ripa producent : Vogelzang Dakelementen
