Reynaers raamprofielen in Fenixloods

Praktijkcase
Door: Eisma Content Marketing | 06-01-2019

Projectontwikkelaar Heijmans vroeg Reynaers Aluminium zitting te nemen in het bouwteam van de te transformeren Fenixloods in Katendrecht. Op die manier kon het bedrijf in een vroeg stadium meedenken over aluminium gevel- en kozijnoplossingen die voldoen aan de diverse PvE’s in het ontwerp van Mei architects and planners. De samenwerking had een positieve uitwerking op zowel het bouwproces als het architectonisch resultaat.

Fenixloods

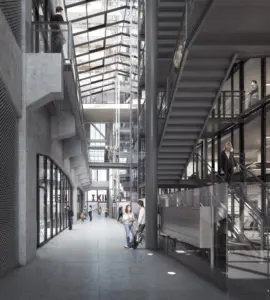

De wijk Katendrecht in Rotterdam groeide de afgelopen jaren uit van een achterstandsgebied naar een bruisende plek en gewilde wijk met culinaire, creatieve en culturele ondernemingen aan het Deliplein. Ook de transformatie langs de Rijnhaven is in volle gang. Mei architects and planners uit Rotterdam won in 2013 de architectenselectie voor de herbestemming van loods Fenix I. Op de bestaande Fenixloods komen 212 nieuwe loftappartementen die flexibel zijn in te delen, zowel horizontaal als verticaal. De voormalige loods wordt gevuld met een parkeergarage met daaromheen kadewoningen, commerciële ruimtes en huisvesting voor de dans- en circusopleidingen in het Cultuur Cluster. Om het gebouw goed toegankelijk te maken, loopt er een passage dwars door het gebouw van de Veerlaanzijde naar de Rijnhavenzijde. Glazen wanden in de passage bieden een blik in het Cultuur Cluster. ‘Zo kan de hele community in de loods elkaar zien en tegenkomen’, legt architect Robert Platje van Mei architects and planners uit.



Reynaers in bouwteam

Omdat de vele gevelpartijen in het ontwerp ieder een eigen PvE hebben, vroeg ontwikkelaar Heijmans aan Reynaers Aluminium om plaats te nemen in het bouwteam. ‘Het was mijn taak om het architectonische ontwerp te vertalen naar onze systemen’, aldus Gerard Meijer, technisch adviseur bij Reynaers. ‘Daarbij is rekening gehouden met de vereiste isolatiewaarde, akoestische waarde, wind- en waterdichtheid en brandwerendheid. Waar Mei specifieke wensen had, zoals daglichtmaximalisatie, zonwering of volledige transparantie, hebben we samen naar het juiste profiel gezocht.’

Robert Platje van Mei is erg te spreken over de samenwerking met Reynaers: ‘Omdat Gerard vanaf het begin erbij betrokken was, konden we tijdens het ontwerpproces al detailkeuzes maken en het ontwerp uitvoerbaar maken. Voor Heijmans werd het bouwplan meteen concreet, waardoor hun budgetten beter waren te sturen.’

Gevels nieuwbouwvolume

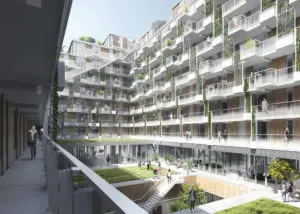

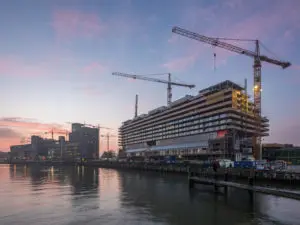

Het ontwerp van Mei is een architectonisch aflopend volume. De kant van de Rijnhaven sluit met negen bouwlagen aan op de hoogbouw van de Kop van Zuid. Aan de Veerlaan is het aantal bouwlagen verkleind naar zes om aan te sluiten op de lagere bebouwing van Katendrecht en de binnentuin meer zonlicht te geven. ‘Bij de lofts aan de Rijnhavenzijde is het grandioze uitzicht een enorme meerwaarde’, zegt Platje. ‘Daarom wilden we een volledig transparante gevel met zo min mogelijk profielonderbrekingen tussen de betonschijven.’ Tussen elk stramien van 4,30 meter maakte gevelbouwer Van Hoesel een tweedelige hefschuifpui van vloer tot plafond met het door Reynaers geleverde profiel CP 130. De borstwering van de buitenruimte bestaat uit volglazen panelen, waartussen per stramien speciaal ontwikkelde ‘mijmerbeugels’ met strekmetaal zijn geplaatst. De continue herhaling van deze beugels geeft het gebouw een industrieel karakter dat past bij de haven en maakt de loftappartementen telbaar. Bij de binnengevels met galerijen en uitkragende balkons is de daglichtmaximalisatie een prioriteit, met name voor de lager gelegen verdiepingen. Reynaers adviseerde hier de inzet van het profiel SL 38, dat om zijn ultrasmalle aanzichtsbreedte normaliter wordt gebruikt bij renovaties. In de hoekwoningen aan de galerijzijde wordt een brandwerende variant van profiel SL 38 toegepast samen met inbraakwerend beslag met WK2.

Gevels bestaande loods

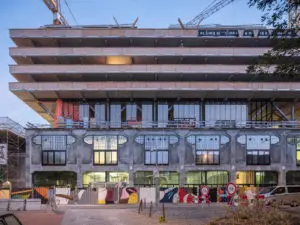

De nieuwbouw en de bestaande loods staan los van elkaar door een incisielaag die uit een enorme stalen vakwerkconstructie bestaat. In deze tussenlaag worden ook woningen gerealiseerd met een aluminium vliesgevel CW 50 en harmonicapuien. Om de laag een eenduidig ritme te geven en vertroebeling door gordijnen te voorkomen, zijn de verticale stijlen voorzien van een additioneel profiel, dat overdag voor schaduwwerking zorgt en ’s nacht van onderaf wordt aangelicht. In de plint zijn de smalle stalen profielen in de bestaande gevelopeningen vervangen door het ultraslanke renovatieprofiel SL 38. In de nieuwe gevelopeningen aan de Rijnhavenkade en de gevels van de arcades aan de Veerstraat is er gekozen voor het standaardprofiel CS 77. Dit zwaardere profiel is beter bestand tegen het intensieve gebruik van bijvoorbeeld deuren in de hier geplande commerciële ruimtes. Bovendien speelt daglicht hier een minder belangrijke rol. Het sheddak op de eerste verdieping van de loods krijgt een brandwerende vliesgevel met eveneens brandwerende standaardprofielen om brandoverslag naar de bovengelegen verdieping te voorkomen. ‘Door slanke profielen in de oorspronkelijke gevelopeningen te gebruiken en bij nieuwe gevelopeningen wat bredere kozijnprofielen zonder negge toe te passen, kun je goed aflezen wat de verschillende tijdlagen zijn’, voegt Platje toe.

De rubriek Praktijkcase is een samenwerking tussen een fabrikant en het vakblad ArchitectuurNL. Op deze pagina’s laat de fabrikant zien hoe een product of dienst wordt toegepast in een project en hoe hij kan samenwerken met bouwtechnici, constructeurs en/of architecten.
Fotografie: Ossip van Duivenbode
